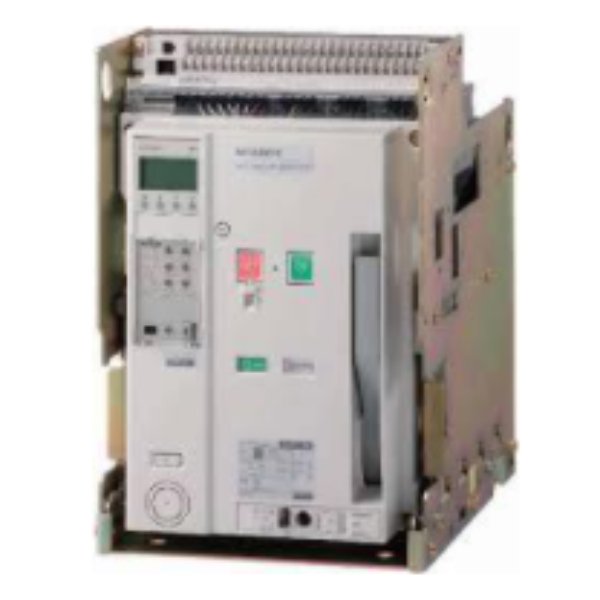

Type: AE-SW – LV AIR CIRCUIT BREAKER
Series: WS-V ACB
Serial Number: 205154
Product Details: Circuit-breaker; In max=5000A; Icu=Ics=130kA at AC 500V; with relay base; 5a5b
AIR CIRCUIT BREAKER
SERIES WS-V ACB
TYPE AE-SW – LV AIR CIRCUIT BREAKER
NUMBER OF POLES 3
CURRENT RANGE IR (A) 2500-5000
CURRENT TYPE AC
RATED VOLTAGE (V) 690
CYCLES WITH RATED CURRENT 1000
CYCLES WITHOUT RATED CURRENT 10000
FRAME SIZE 5000
BREAKING CAPACITY AT 500V (KA) 130
NO OF AUXILIARY CONTACTS NO 5
NO OF AUXILIARY CONTACTS NC 5
INTERNAL POWER SUPPLY (V) 100-240 AC 100-125 DC
PRODUCT DIMENSIONS & WEIGHT
WIDTH (MM) 873
HEIGHT (MM) 414
DEPTH (MM) 290
WEIGHT (KG) 160
ORDER CODES
EUROPEAN ORDER CODE 205154
GLOBAL ORDER CODE 160831A0001YJ
CLASSIFICATION DATA
PRODUCT HIERARCHY IAN20107
CLASS DESCRIPTION FA-ACB: Air Circuit Breaker
EXTERNAL MATERIAL GROUP Standard Material
AVAILABILITY
LOGISTIC CLASS C
PACKAGING DIMENSIONS & WEIGHT
GROSS WEIGHT 221 KG
VOLUME 557.568 CDM
LENGTH 128 CM
WIDTH 66 CM
HEIGHT 66 CM
COMMODITY / IMPORT CODE
COMMODITY CODE 85365080
COUNTRY OF ORIGIN JP
LIFE CYCLE
PREDECESSOR 56976
CAMPAIGNS
SELLING STATUS Standard
ENVIRONMENTAL
REACH LIMIT EXCEEDED NO
DANGEROUS GOODS REGULATIONS NO
